Raceline LC (Load Cell): Connessioni, modalità di spedaliera e raccomandazioni

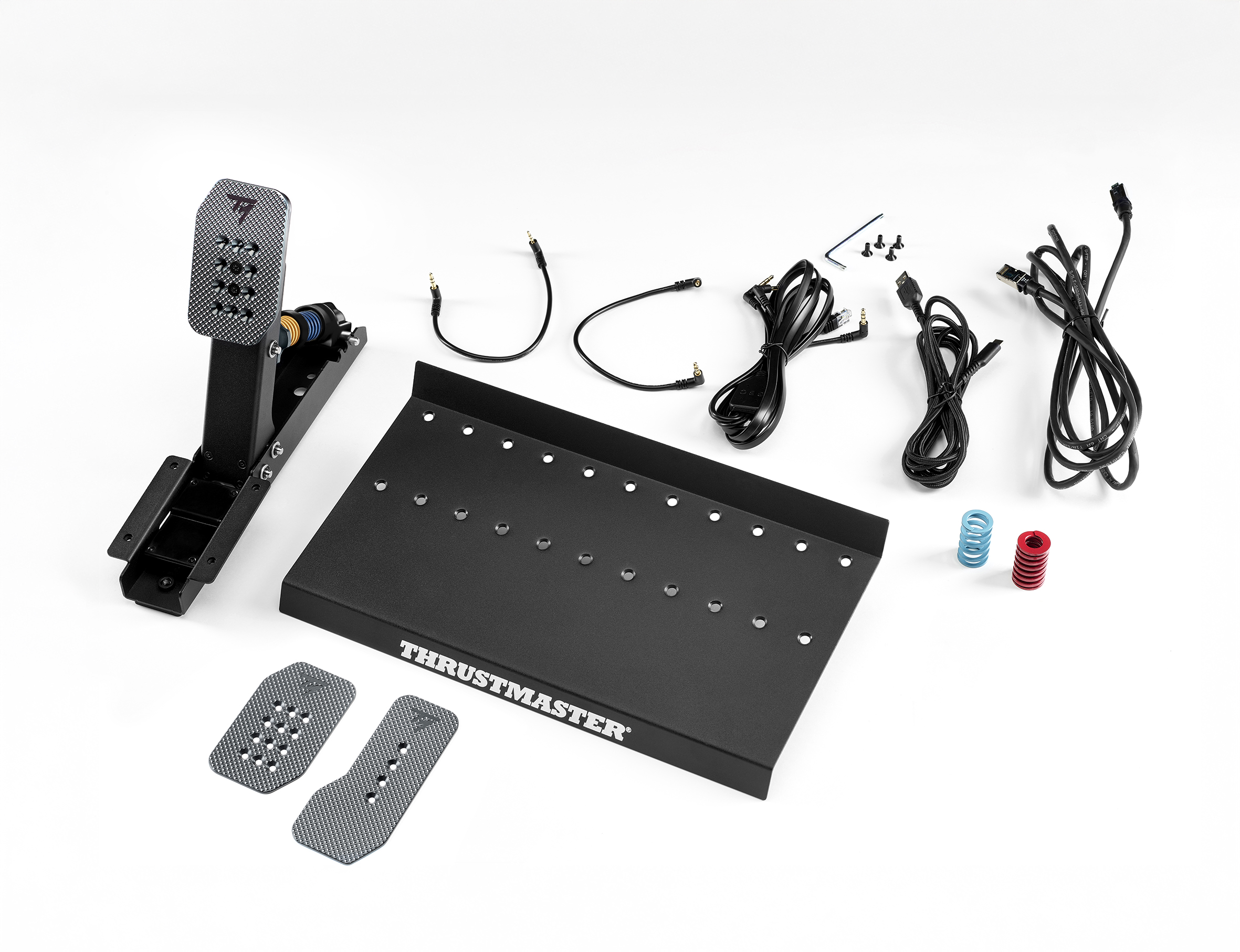

Prodotti: Raceline LC upgrade

Piattaforme:

PC con Windows 10/11 o versioni successive

PlayStation®5, PlayStation®4
Xbox Series X™, Xbox Series S™, Xbox One™

Questo articolo illustra tutti i metodi di connessione possibili per il set di pedali Raceline dotato del Raceline LC upgrade (pedale del freno Load Cell). Vi forniamo le nostre raccomandazioni per ciascun cavo/connettore, la modalità del set di pedali richiesta per le basi del volante compatibili e le informazioni essenziali.

Si consiglia inoltre di fare riferimento al manuale utente.

I. Connessioni Raceline LC e modalità del set di pedali della base del volante
Gli schemi di connessione sono spiegati di seguito, ma potete anche fare riferimento al manuale di istruzioni.

1. RJ45 (PC, PlayStation, Xbox): per T598

- Collegate i due cavi Jack per collegare il pedale dell’acceleratore e il pedale della frizione al pedale del freno

- Collegate il cavo RJ45 al pedale del freno, quindi collegate Raceline LC (Load Cell) alla porta RJ45 del T598

- Collegate il vostro T598 al PC o alla console di gioco

Modalità di pedaliera per RJ45: il T598 deve essere impostato sulla modalità TRLP‑LC

2. USB (PC): per T818 e tutte le basi del volante

- Collegate i due cavi Jack per collegare il pedale dell’acceleratore e il pedale della frizione al pedale del freno

- Collegate il cavo USB al pedale del freno, quindi collegate Raceline LC (Load Cell) a una porta USB del PC

- Collegate la vostra base del volante al PC

La connessione USB rende il set di pedali Raceline LC un dispositivo indipendente.

3. RJ12 (PC, PlayStation, Xbox): per T248R e tutte le basi del volante compatibili

- Collegate il cavo sdoppiatore alla porta Jack di ciascun pedale, prestando attenzione alle indicazioni: C per CLUTCH (pedale della frizione); B per BRAKE (pedale del freno); G per GAS (acceleratore)

- Collegate il connettore RJ12 del cavo sdoppiatore alla porta RJ12 della vostra base del volante

- Collegate la vostra base del volante al PC o alla console di gioco

Modalità di pedaliera per RJ12: la base del volante deve essere impostata sulla modalità T3PA

II. Riepilogo, compatibilità e raccomandazioni per i cavi / connettori Raceline LC

Nota:

- È possibile utilizzare un solo cavo/connettore alla volta (RJ45, USB o RJ12). Dovete scollegare i cavi non utilizzati
- La connessione RJ45 si applica esclusivamente al T598 e non fornisce alcun segnale su un T818

Cavo / connettore applicabile in base alla base del volante e alla piattaforma:

Legenda:

* Basi volante FFB PS = T128P, T150, T248P, T300, T‑GT / T‑GT II
** Basi volante FFB Xbox = T128X, TMX, T248X, TX, TS‑XW


Connessioni possibili per ciascun cavo / connettore:

Buona gara!
